JY-HD6712高頻IC卡讀卡模塊支持對復旦、M1等IC卡片的讀寫、扣費充值操作。廣泛應用于充電樁管理、圖書管理，資產管理，防盜與防偽，一卡通，電子票證等領域。
產品描述：
?JY-HD6712是廣州健永信息科技有限公司開發的高頻IC卡讀卡模塊，采用NXP公司高集成度讀卡芯片 MFRC522開發而成支持對復旦、Mifare1 S50、Mifare1 S70、Mifare UltraLight等IC卡片的讀寫操作； |
?采用直插式安裝，易于集成到PDA等手持設備中； |
?性能穩定，完全兼容ISO14443A協議，具有良好的EMC性能； |
?開發簡單，可提供詳盡的開發文檔； |
?天線一體化，直接接線可用，UART接口，操作簡單。 |
技術參數：
工作頻率 | 13.56MHz | 支持協議 | ISO 14443A |
讀取距離 | 5cm | 工作功耗 | <0.6w |
讀取時間 | <100ms | 接線方式 | 2.54直插式 |
工作電壓 | 3.3V | 通信接口 | UART |
波特率 | 19200 bps | 規格尺寸 | 50.5mm*46mm*4mm |
工作溫度 | -25℃~+85℃ | 環境濕度 | 5%~95% |
極限參數:
工作溫度:-20℃~+85℃
貯存溫度:-40℃~+125℃
供電電壓(vcc to vss):-0.3V~+6.0V
管腳對地電壓:-0.3V~+5.0V
每個管腳最大IOL:±2mA
相對濕度:5%~95%
注：超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。
直流特性:
測試條件Temperature=+25℃。
管腳說明：

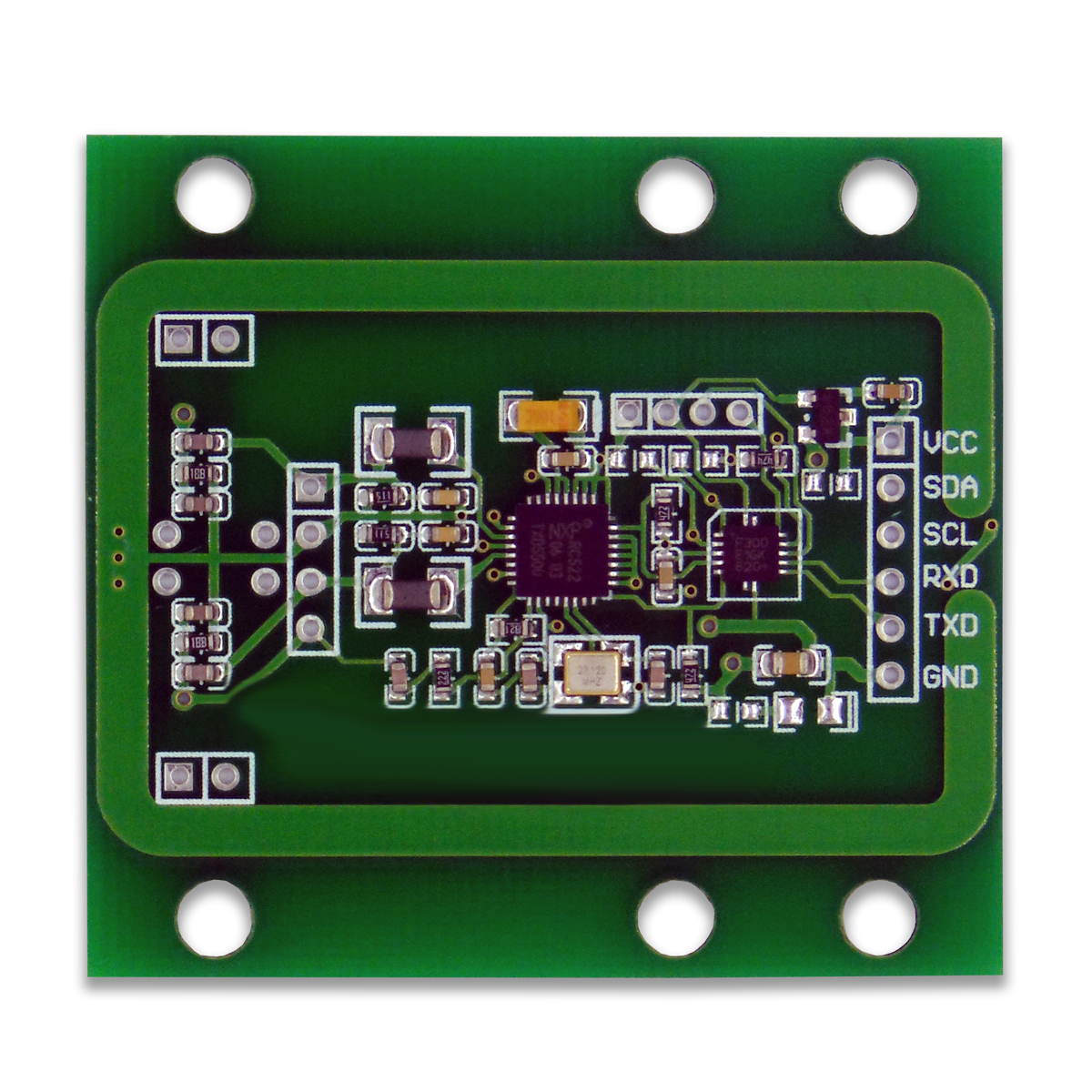

JY-HD6712管腳分布如下圖所示。
相關應用：
> 一卡通扣費充值
>門禁安防
> 圖書管理
> 資產管理
> 物品追蹤
> 防偽防盜
> 會議簽到
> 立體倉庫
> 智能停車場
> 電子票證等
開發文檔：
